NHS系列交流浪涌保护器
NHS系列交流电源防雷模块
标称放电电流为60KA及以上的防雷模块适用于重要场所的总电源防雷保护；标称放电电流为20~40KA的防雷模块适用于各种电源系统（如UPS电源、机房电源等）的防雷保护；标称放电电流为5KA、10KA的防雷模块适用于各种电源的防雷保护；该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

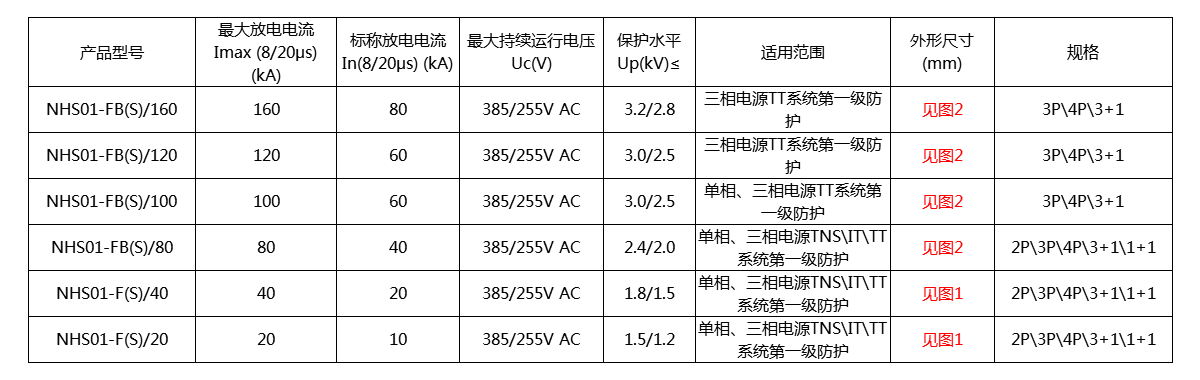

安装技术参数
图1 NHS-F系列电涌保护模块外形尺寸
图2 NHS-FB系列电涌保护模块外形尺寸
常用模式接线图
|
模块组合方式 |
适用供电系统接入方式 |
模块导线连接图 |
|
4 |
三相TN-S、TN-C-S；RCD之后：TT、IT(有N线) |
图4 |
|
3+1(NPE) |
三相(RCD之前)：TT、IT(有N线) |
图5 |
|
3 |
三相TN-C、IT(无N线) |
图6 |
|
2 |
单相TN-S、TN-C-S；RCD之后：TT、IT(有N线) |
图7 |
|
1+1(NPE) |
单相(RCD之前)：TT、IT(有N线) |
图8 |
注：FA模块三相TN-S、TT参照图4，三相TN-C参照图6，单相TN-S、TT参照图7。
安装技术参数
|
相应Imax值 的模块 |
端子接线(多股铜芯)截面积（mm²） |
遥信端子接线 (铜芯)截面积（mm²） |
安装尺寸 |
|
|
L连接导线 |
PE连接导线 |
|||
|
160 kA |
≥16 |
≥25 |
≥1.5 |
35mm 标准导轨 |
|
120 kA |
≥16 |
≥25 |
≥1.5 |
|
|
80 kA |
≥16 |
≥25 |
≥1.5 |
|
|
60 kA |
≥10 |
≥16 |
≥1.0 |
|
|
40 kA |
≥10 |
≥16 |
≥1.0 |
|
|
20 kA |
≥10 |
≥16 |
≥1.0 |
|
外形尺寸
|
组合方式 |
4 |
3 |
2 |
1 |
|
FB外形尺寸(mm) |
144×93.5×69 |
108×93.5×69 |
72×93.5×69 |
36×89×69 |
|
F外形尺寸(mm) |
72×91×66 |
54×91×66 |
36×91×66 |
18×90×66 |
