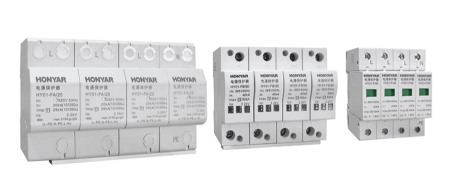

HY系列交流浪涌保护器
HY系列交流浪涌保护器
HY01系列电源电涌保护器（SPD）用于电源系统多级防雷电、防电涌的保护。广泛应用于通信、金融、电力、交通、计算机网络、监控系统、建筑、民用住宅等领域。
主要特点
选用优质压敏电阻器，高可靠质量保证。
模块可插拔式设计，更换方便，外型美观（F系列）。
采用温控断路技术，避免火灾发生（FB、F系列）。
有工作、故障指示（FB、F系列）。
通流容量大，残压低，响应时间快。
安装方便，维护简单。
工作环境
工作环境-40℃～+80℃，相对湿度≤90%（25℃），海拔高度不超过3000米。

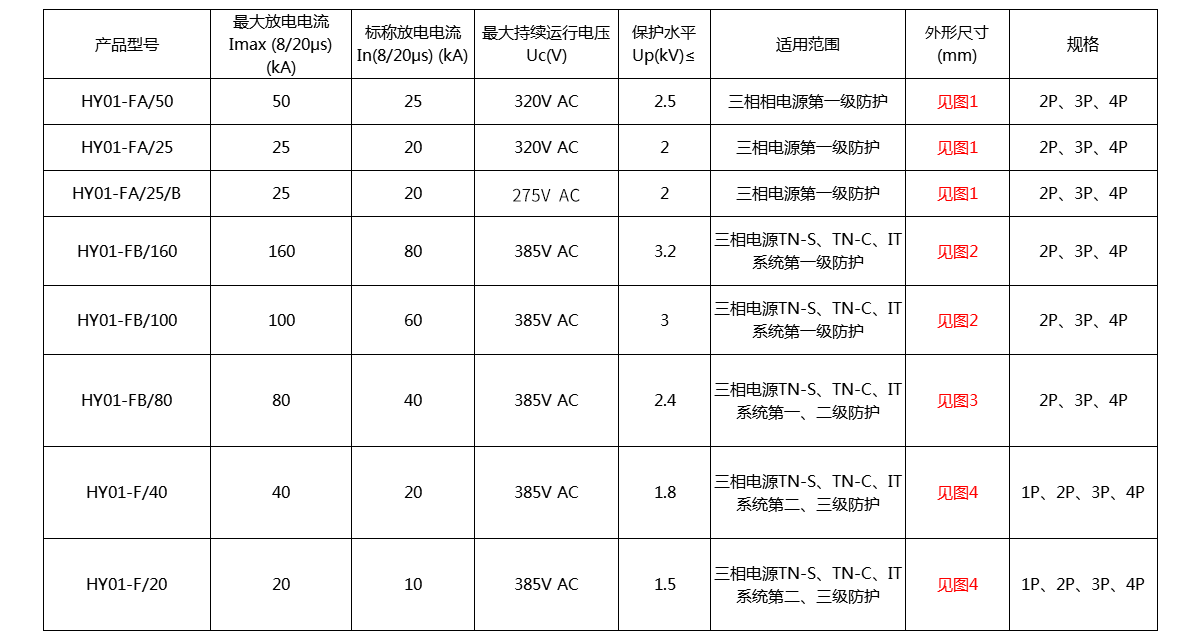

电性能技术参数
产品尺寸图

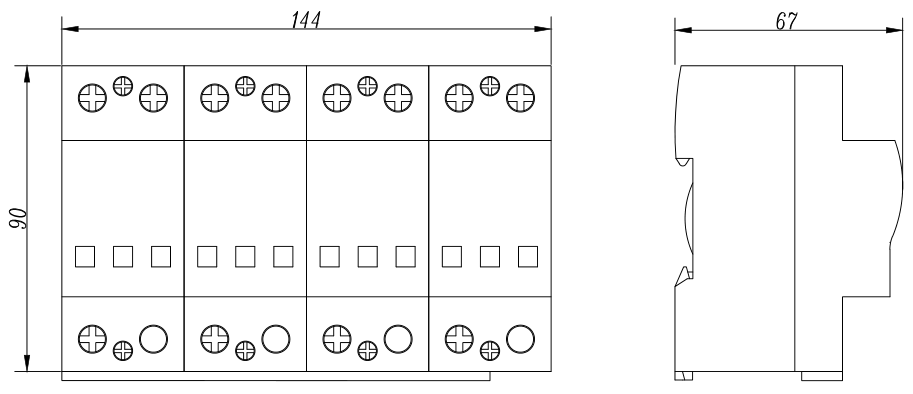

图1 HY01-FA系列电涌保护模块外形尺寸

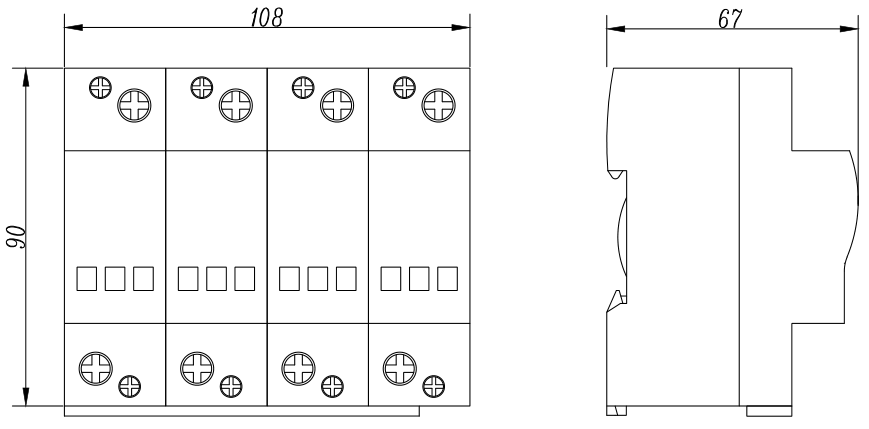

图2 HY01-FB系列电涌保护模块外形尺寸
图3 HY01-FB系列电涌保护模块外形尺寸
图4 HY01-F系列电涌保护模块外形尺寸
常用模式接线图
|
模块组合方式 |
适用供电系统接入方式 |
模块导线连接图 |
|
4 |
三相TN-S、TN-C-S；RCD之后：TT、IT(有N线) |
图3 |
|
3 |
三相TN-C、IT(无N线) |
图4 |
|
2 |
单相TN-S、TN-C-S；RCD之后：TT、IT(有N线) |
图5 |
