鸿天系列
鸿天系列产品
产品简介

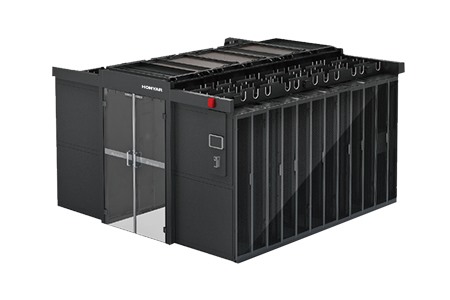

鸿天系列智能微模块数据中心是最新一代数据中心基础设施解决方案；是将传统数据中心的机柜、制冷、供配电、气流管理、消防、布线、安防、监控、照明等所有子系统集成为一体化的产品，系统标准化架构设计，零部件通用度高，工厂预制化，让数据中心建设周期更短，后期维护方便快捷，具有高可靠性和安全性，可实现整体系统的快速、灵活部署和搬迁。
单套微模块可支持总功耗200kW以下，面积在500平方以下的小型数据中心，也可采用多套微模块来进行中大型数据中心的构建。
产品特点
可靠性
系统标准化架构设计、组件工厂预制，避免系统设计问题；
系统容错设计，可靠性高；
强弱电分离设计，减少电磁干扰；
极早期消防预警。
高效性
高效一体化供配电，功率密度及能效业内领先；
支持单排或双排密闭冷热通道的多种方式，隔离冷热气流，消除局部热点。
简单
采用标准模块化架构设计，可实现不同尺寸、不同功率的模块化组合，3-6周即可完成产品交付。
智能

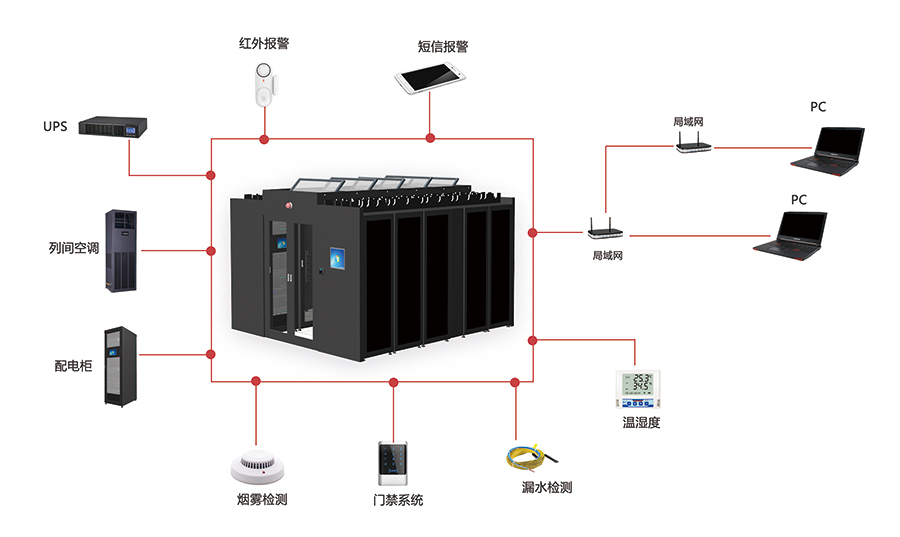

微模块监控系统对微模块内配电、环境、安防、消防等设备进行全方位监控，统一管理。
通过精密配电系统对微模块进行精准的能好分析。
节能
PUE最低可达1.2，相比传统机房节能40%以上。
可后期扩容，根据后期发展情况来逐步升级扩容，节约投入成本。
应用场景
中大型数据中心，国家机关、事业单位信息中心、电信数据中心、信息机房，高等院校数据中心、金融机构数据中心、大型教育机构。
典型配置

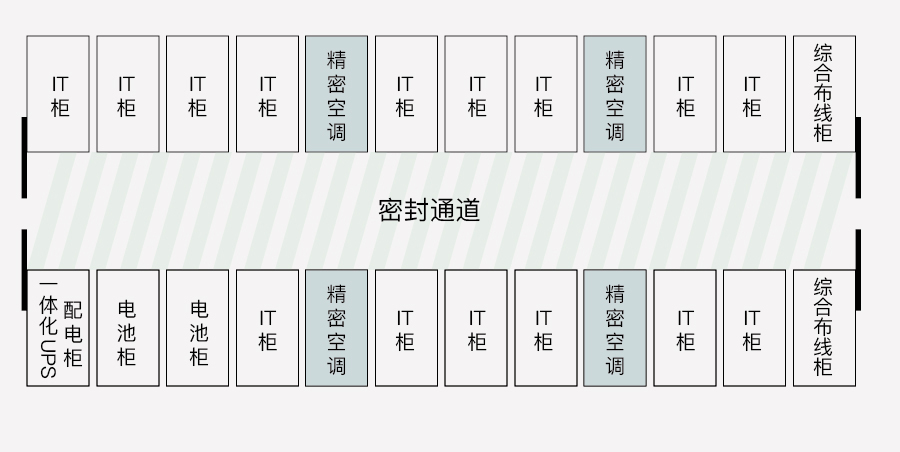

1、UPS内置方案

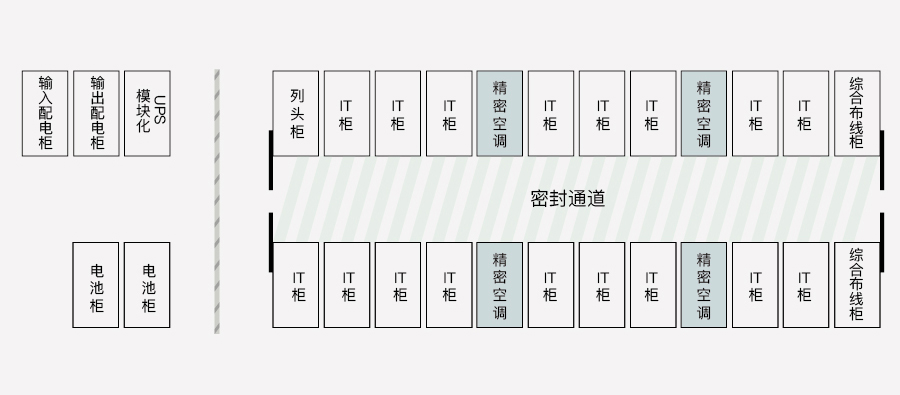

2、UPS外置方案
技术参数
|
项目 |
|
说明 |
|
微模块系统 |
尺寸规格 |
单排密封冷/热通道（L×W×H） |
|
L×2470×2550/2750mm,L≤15m |
||
|
L×2370×2550/2750mm,L≤15m |
||
|
L×2270×2550/2750mm,L≤15m |
||
|
双排密封冷/热通道（L×W×H） |
||
|
L×3600×2550/2750mm,L≤15m |
||
|
L×3400×2550/2750mm,L≤15m |
||
|
L×3200×2550/2750mm,L≤15m |
||
|
通道门 |
旋转推拉门、平移门 |
|
|
单模块柜体数量 |
单排：3-24；双排6-48 |
|
|
电源制式 |
380/400Vac/415 Vac,50/60Hz,3Ph+N+PE |
|
|
DC:-48/240/336Vdc,正负+PE |
||
|
单模块IT功耗 |
最大支持200 kW |
|
|
单柜最大功率 |
18 kW |
|
|
工作环境 |
超低温工况：-40℃-45℃ |
|
|
T1工况：-40℃-45℃ |
||
|
T3工况：-40℃-45℃ |
||
|
可靠等级 |
Tier Ⅱ或Tier Ⅲ（可扩展到Tier Ⅳ） |
|
|
海拔 |
0-1000m（超过1000m时需降额使用） |
|
|
机柜 |
尺寸规格（W×D×H） |
600/800×1200×2000/2200mm |
|
600/800×1100×2000/2200mm |
||
|
600/800×1000×2000/2200mm |
||
|
可用空间 |
42U/47U |
|
|
IP等级 |
IP20 |
|
|
风冷行级空调 |
制冷量 |
12 kW/25 kW/40 kW |
|
内机尺寸 |
300/600×1000/1100/1200×2000/2200mm |
|
|
输入电源 |
380/400/415 Vac,50/60Hz(可选配DC:240/336Vdc) |
|
|
制冷剂 |
R410A |
|
|
冷冻水行级空调 |
制冷量 |
12 kW ~70 kW |
|
内机尺寸 |
300/600×1000/1100/1200×2000/2200mm |
|
|
输入电源 |
380/400/415 Vac,50/60Hz(可选配DC:240/336Vdc) |
|
|
制冷剂 |
水/乙二醇水溶液 |
|
|
一体化UPS(UPS内置) |
输入电压 |
380/400Vac/415 Vac,50/60Hz,3Ph+N+PE |
|
输入功率因数 |
满载>0.99，半载>0.98 |
|
|
额定容量 |
50~200kVA |
|
|
整机效率 |
≥96% |
|
|
交流防雷 |
B、C级 |
|
|
模块化配电柜(UPS外置) |
输入电压 |
380/400Vac/415 Vac,50/60Hz,3Ph+N+PE |
|
额定容量 |
500A |
|
|
交流防雷 |
B、C级 |
注意：1）、客户可选配不同的电池以达到不同的后备时间；
2）、选用风冷型空调，但室外气温低于-15℃时需选配低温组件。
|
总功率 |
机柜数量 |
单机柜最大功率 |
空调 |
冗余方式 |
通道宽度 |
|
30KVA |
6~8 |
4KW |
15KW×3 |
N+1 |
1200mm |
|
60 KVA |
10~18 |
5KW |
25KW×3 |
N+1 |
1200mm |
|
100 KVA |
12~18 |
7KW |
40KW×3 |
N+1 |
1200mm |
|
200 KVA |
24~36 |
7KW |
40KW×5 |
N+1 |
1200mm |
备注：通道长度≤15m；空调为行级精密空调。
