接插箱

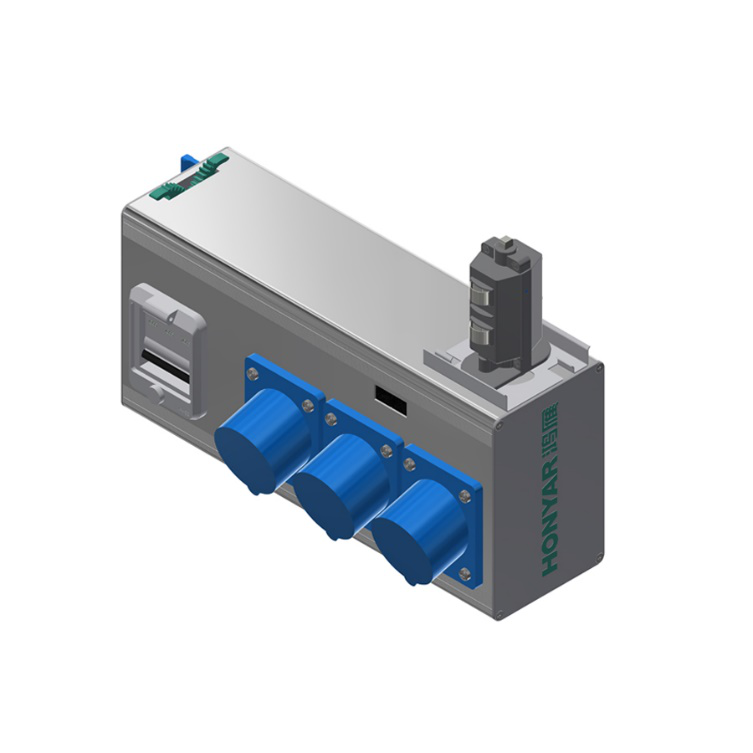

插接箱主要构件，插接装置，插接于母线腔体内，装配有铍青铜接电端子从母线导体取电。定位板确保插接箱旋转时仅能顺时针旋转，相序自对应，有防错相功能；另外，母线槽为三面结构，底部为敞口设计，旋转时接电端子与母排之间有应力产生时，定位板起到夹紧母线敞开型材，防止变形的作用。插接箱箱体，上下前后面板均为铝型材，左右两侧为工程塑料，插接箱外壳轻便，确保运维、安装人员能迅速轻松完成插接箱的更换及安装。左侧齿轮旋转机构，可确保插接箱快速锁紧于母线槽。插接箱配置主要分为单回路、三回路和六回路。单回路：一个插接箱对应一个机柜（PDU）,AB两条母线线路，一个机柜对应两台插接箱。此种配置为高配置方案。标准配置为三回路，一个插接箱能满足三台机柜供电，AB两条母线线路，三台机柜对应两台插接箱。六回路方案为经济型，一个插接箱能满足六台机柜供电；各个输出支线的电流、电压、功率、电度、功率因数、频率、谐波等全电参量。
型号选择方式：
|
型号 |
电流值(AC/DC) |
回路需求 |
配置 |
|
HYMS-JCX |
10A |
单回路/三回路/六回路 |
普通/智能监控 |
|
HYMS-JCX |
16A |
单回路/三回路/六回路 |
普通/智能监控 |
|
HYMS-JCX |
20A |
单回路/三回路/六回路 |
普通/智能监控 |
|
HYMS-JCX |
25A |
单回路/三回路/六回路 |
普通/智能监控 |
|
HYMS-JCX |
40A |
单回路/三回路/六回路 |
普通/智能监控 |
|
HYMS-JCX |
50A |
单回路/三回路/六回路 |
普通/智能监控 |
|
HYMS-JCX |
63A |
单回路/三回路/六回路 |
普通/智能监控 |
|
HYMS-JCX |
80A |
单回路/三回路/六回路 |
普通/智能监控 |
|
HYMS-JCX |
100A |
单回路/三回路/六回路 |
普通/智能监控 |
